Ustawienie kokpitu pod hamulec ręczny: wygoda w drift i rajdach

Dlaczego ustawienie kokpitu pod hamulec ręczny jest krytyczne w drift i rajdach

Hamulec ręczny w symulatorze driftu i rajdów nie jest ozdobą kokpitu, tylko narzędziem precyzyjnym. Dobrze ustawiony pozwala wchodzić w poślizg, korygować tor jazdy i ratować sytuacje graniczne bez walki z własnym ciałem. Źle ustawiony generuje spóźnione reakcje, chybione ruchy i szybkie zmęczenie przedramion, barków oraz pleców.

Drift, rajdy, rallycross czy jazda na czas wykorzystują hamulec ręczny inaczej, ale wspólny mianownik jest jeden: ręka musi trafić w dźwignię odruchowo, w tym samym miejscu i pod tym samym kątem, niezależnie od fazy zakrętu czy obrotu kierownicy. Każdy dodatkowy ruch szukający czy poprawiający chwyt to ułamek sekundy straty i utracona powtarzalność.

Ergonomia ręcznego musi spinać się z całym układem: kierownica – ręczny – pedały – fotel. Jeśli któryś z elementów „wyłamuje się” z logicznej pozycji, kierowca zaczyna kompensować to ciałem: odrywa plecy od oparcia, prostuje łokieć do końca, skręca biodra albo nienaturalnie przekręca nadgarstek. Po kilkunastu minutach jazdy pojawia się zmęczenie, a po kilkudziesięciu – drobne bóle i mikroprzeciążenia.

Złe ustawienie ręcznego ma kilka czytelnych objawów:

• reakcja na ręczny jest spóźniona, bo ręka „szuka” rączki, zamiast ją automatycznie chwytać,
• co kilka okrążeń modyfikujesz pozycję fotela lub kierownicy, bo coś „nie gra”,
• po 10–15 intensywnych zaciągnięciach czujesz dyskomfort w barku, łokciu albo nadgarstku,
• podczas zaciągania ręcznego odrywasz łopatkami plecy od oparcia lub skręcasz tułów.

Punkt kontrolny: jeśli nie jesteś w stanie wykonać 10–20 dynamicznych zaciągnięć ręcznego pod rząd, siedząc w swojej docelowej pozycji, bez żadnego dyskomfortu i bez widocznych korekt ciała, aktualne ustawienie wymaga korekty. Jeśli już na sucho czujesz, że „to trochę daleko” albo „muszę lekko podnieść bark” – w warunkach jazdy na limicie ten problem tylko się spotęguje.

Analiza pozycji kierowcy: baza do ustawiania ręcznego

Ustawienie fotela i pedałów jako punkt odniesienia

Ręczny ustawia się na końcu. Bazą jest stabilna, powtarzalna pozycja fotela i pedałów. Zasada: najpierw nogi i plecy, dopiero potem ręce i akcesoria. Jeśli zignorujesz tę kolejność, skutkiem będzie ręczny „pod siebie”, który przestaje pasować przy każdej zmianie pozycji siedziska.

Styl „rally” to zwykle bardziej pionowa pozycja pleców, mniejszy wyprost nóg, kolana wyraźnie zgięte. Kąt w stawach kolan i bioder w okolicach 100–120 stopni, pięta stabilnie oparta, a pedały bliżej kierowcy niż w typowej pozycji GT. Drift często toleruje nieco większe wyprostowanie nóg, ale nadal przy zachowaniu pełnego zakresu pracy pedału hamulca, szczególnie jeśli korzystasz z load cell lub hydrauliki. Zbyt dalekie przesunięcie fotela skutkuje „dopychaniem” pedału łydką i stopą, zamiast pracą całej nogi.

Kluczowe punkty dla fotela:

• głębokość siedziska – uda powinny być podparte na większości długości, ale bez ucisku pod kolanami,
• podparcie lędźwi – krzywizna odcinka lędźwiowego ustabilizowana, brak uczucia „zapadania się” w fotel,
• odległość do pedałów – przy pełnym wciśnięciu hamulca noga jest prawie wyprostowana, ale kolano nie „zamyka się na kłódkę”.

Sygnał ostrzegawczy: jeśli podczas pierwszych prób ustawiania ręcznego co chwilę przesuwasz fotel bliżej/dalej „bo tak wygodniej sięgać”, popełniasz błąd. Fotel i pedały muszą być ustawione bez uwzględniania ręcznego. Dopiero na tę pozycję „doklejasz” całą resztę osprzętu.

Ustawienie kierownicy względem fotela

Po ustaleniu fotela i pedałów przychodzi czas na kierownicę. Od niej w dużym stopniu zależy, gdzie ręczny w ogóle możesz zamontować. Krytyczne parametry:

• odległość obręczy od klatki piersiowej – przy prostych rękach na godz. 9 i 3 łokcie powinny być zgięte, mniej więcej pod kątem 90–120 stopni,
• kąt kolumny kierownicy – w symulatorach rajdowych często bardziej poziomy (zawieszony niżej, „wyciągnięty”), w driftowych dopuszcza się większe odchylenie, zależnie od preferencji,
• wysokość kierownicy – centrum obręczy zwykle w okolicy linii barków lub niewiele niżej.

Średnica obręczy i siła FFB ograniczają sensowne widełki ustawień. Duża, rajdowa obręcz 33–35 cm i mocne FFB tworzą większy „krąg” ruchu rąk – ręczny nie może kolidować z tym okręgiem, ani być na trasie nawrotu rąk w czasie największych kontrowań. Jeśli ustawisz dźwignię zbyt blisko osi pracy obręczy, w driftcie pojawi się ciągłe zahaczanie łokciem lub przedramieniem o ręczny.

Pozycja kierownicy w praktyce wyznacza strefę zakazaną dla ręcznego: obszary, gdzie podczas pełnych obrotów kierownicą przechodzą dłonie i łokcie. Ręczny musi wpasować się obok tej strefy, ale na tyle blisko, żeby sięganie było krótkie i intuicyjne.

Stała baza jako warunek sensownego montażu ręcznego

Jeżeli fotel i pedały zmieniasz z sesji na sesję (np. dzielisz kokpit z kimś o innym wzroście), a kierownica ma regulowaną wysunięcie i wysokość – montaż ręcznego „na sztywno” w jednym punkcie staje się wyzwaniem. W takim scenariuszu minimum to zakres regulacji ręcznego w co najmniej dwóch osiach (przód–tył i kąt). Bez tego przy każdej zmianie pozycji bazowej ergonomia ręcznego będzie trafiała przypadkowo.

Jeśli fotel i pedały nie są ustalone, a ich pozycja „pływa” z dnia na dzień, ustawianie hamulca ręcznego jest czystym strzelaniem na ślepo i trudno oczekiwać stabilnych rezultatów na odcinkach czy w driftcie.

Typy hamulców ręcznych i kokpitów – ograniczenia konstrukcyjne

Hamulce pionowe, poziome i kombinowane

Na rynku spotkasz trzy główne układy hamulców ręcznych do simracingu:

• pionowe – dźwignia ustawiona w osi zbliżonej do pionu, zaciągana ruchem do góry/tyłu,
• poziome – rączka ułożona niemal równolegle do podłogi, zaciągana ruchem w bok/tył,
• kombinowane (z regulowanym kątem) – pozwalają ustawić jedną z kilku pozycji pośrednich.

Pionowy ręczny preferuje ruch z przewagą pracy barku i ramienia, z mocnym zgięciem łokcia. Świetnie sprawdza się w driftcie, szczególnie gdy rączka jest wysoka – chwyt przypomina ciągnięcie solidnej dźwigni, co sprzyja mocnym, krótkim impulsom. Poziomy lepiej naśladuje klasyczne rajdowe ręczne „przy tunelu środkowym” – ruch jest niższy, bliżej biodra, z większym udziałem przedramienia i mniejszym wychyleniem barku.

Typ hamulca w praktyce determinuje strefę montażu:

• pionowy – zwykle bliżej kierownicy, często na bocznym profilu lub na płycie przy kolumnie,
• poziomy – niżej, przy „tunelu”, lub na dedykowanym bocznym mocowaniu, nieco dalej od kierownicy.

Minimum funkcjonalne to możliwość regulacji kąta dźwigni oraz długości rączki. Bez tego trudno będzie precyzyjnie dopasować pozycję do wzrostu, długości rąk oraz charakteru jazdy (agresywny drift vs techniczne rajdy). Jeśli ręczny ma tylko jedną, sztywną pozycję dźwigni, zakres dopasowania ogranicza się wyłącznie do miejsca montażu na kokpicie, co w wielu konstrukcjach jest bardzo zawężone.

Kokpity profilowe, rurkowe, biurkowe i hybrydowe

Kokpity profilowe (aluminiowe) oferują największą swobodę. Możesz:

• dołożyć boczne profile pod ręczny w dowolnym miejscu,
• przesuwać uchwyty co kilka centymetrów dzięki rowkom w profilach,
• budować „wieżyczki” i ramiona wyłącznie pod ręczny, bez naruszania reszty kokpitu.

Kokpity rurkowe są sztywniejsze niż biurka, ale mają mniej punktów montażowych. Zwykle korzysta się z obejm, uchwytów rurowych i płyt adaptacyjnych. Zakres regulacji bywa mniejszy, a wiercenie dodatkowych otworów w stali wymaga przemyślenia – każdy błąd jest trudniejszy do odrobienia niż w profilach aluminiowych.

Stojaki i kokpity biurkowe to najtrudniejszy przypadek. Ograniczenia:

• brak bocznej ramy lub bardzo wąska półka,
• mocowanie tylko do blatu biurka lub cienkiej rurki,
• mała odporność na duże siły szarpnięcia w bok lub do góry.

Hybrydy (np. stojak z dodatkową ramą boczną) mogą być kompromisem, ale często wymagają autorskich adapterów. Przy mocnym handbrake’u (szczególnie hydraulicznym) sygnałem ostrzegawczym jest każdy montaż wyłącznie na cienkim blacie, jednej śrubie lub małym kątowniku bez rozpory. W driftcie dźwignia pracuje impulsywnie – jeśli mocowanie ma choć minimalną elastyczność, cała konstrukcja zacznie „pływać”, a siła potrzebna do zaciągnięcia będzie się marnować na wyginanie blatu.

Ograniczenia konstrukcji a planowanie miejsca pod ręczny

Jeżeli typ kokpitu z góry narzuca jedno logiczne miejsce na ręczny (np. tylko jedna boczna rura, tylko jeden wolny profil), należy je potraktować jak punkt startowy do audytu, a nie docelową pozycję. Zanim wywiercisz pierwszą dziurę, sprawdź cztery aspekty:

• sztywność – czy profil/rura nie ugina się przy mocnym szarpnięciu,
• zakres regulacji – czy możesz przesunąć ręczny o kilka cm w przód/tył i zmienić kąt,
• kolizje ruchów – czy przy pełnym obrocie kierownicy nie uderzysz ręką o dźwignię,
• bezpieczeństwo przewodów – czy okablowanie lub przewody hydrauliczne nie będą narażone na szarpnięcia i zagięcia.

Jeśli kokpit oferuje tylko jedno „oczywiste” miejsce na ręczny, a już na etapie przymiarki widzisz choć jeden z powyższych problemów, rozsądniej jest dobudować dodatkowy profil lub adapter niż próbować dopasować ciało do złego układu.

Optymalna pozycja ręcznego: wzorce z realnych rajdówek i driftowozów

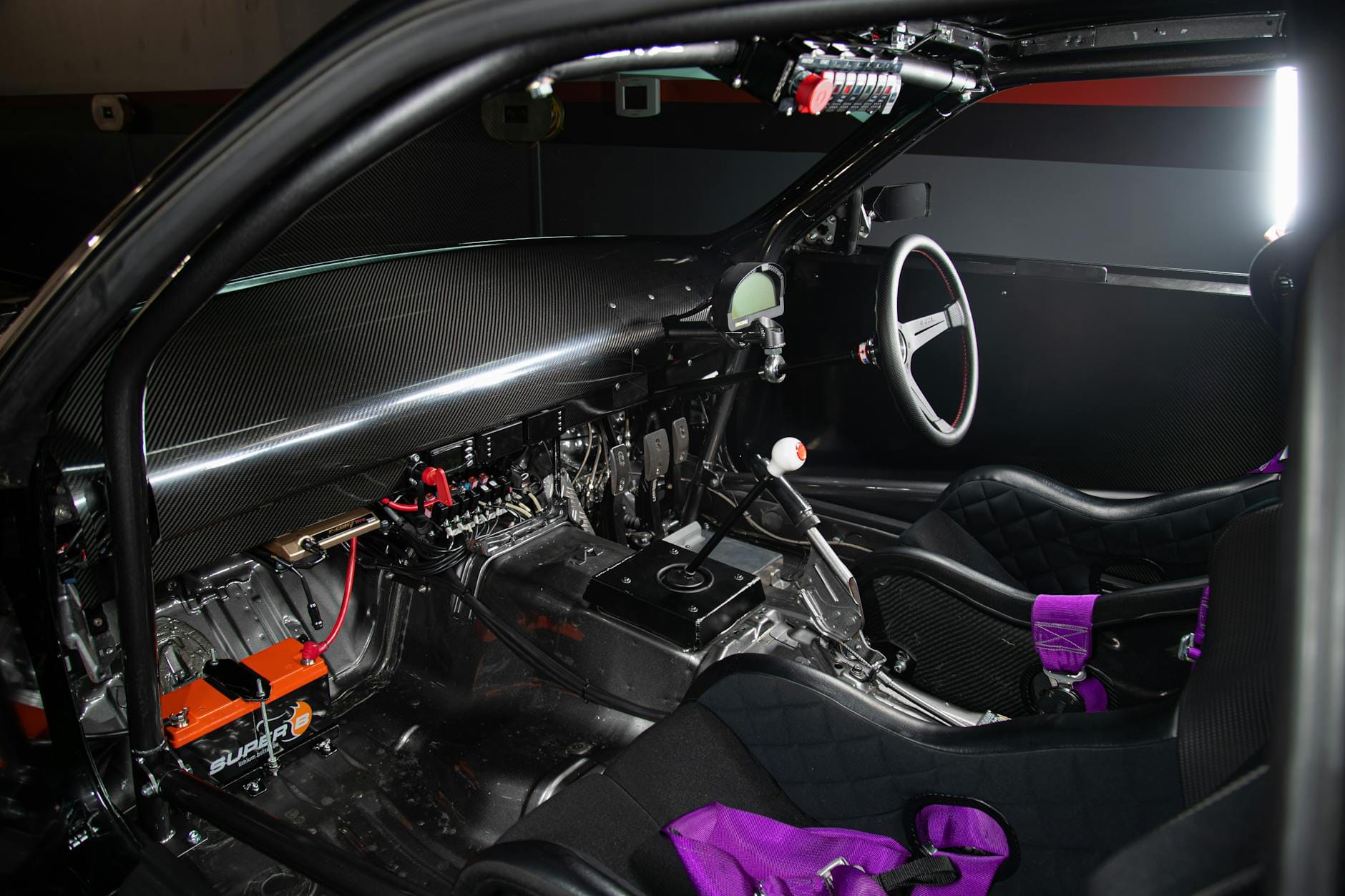

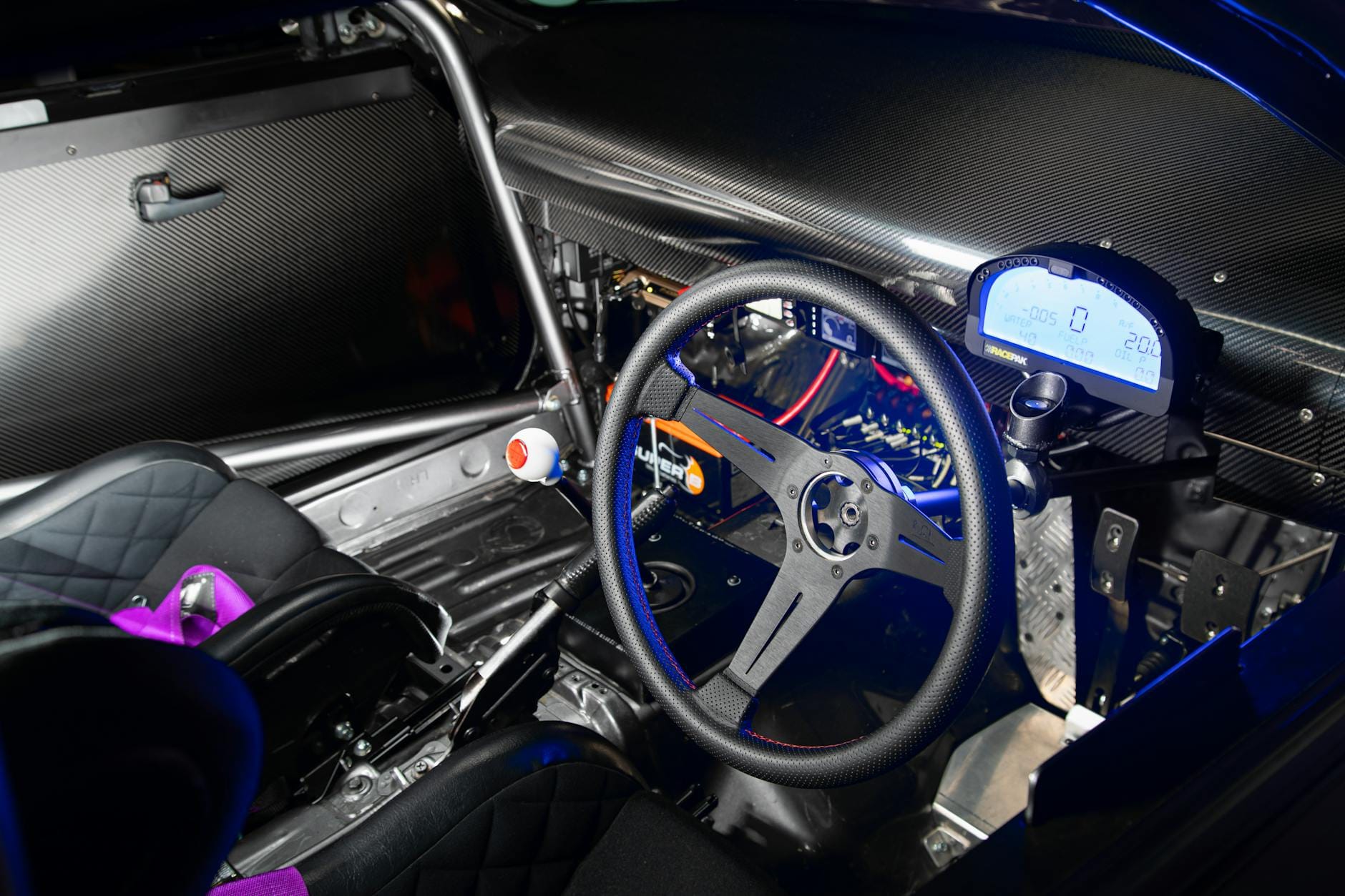

Lokalizacja ręcznego w prawdziwych rajdówkach i driftowozach

W realnych autach rajdowych ręczny zwykle znajduje się tuż obok lewarka zmiany biegów, nieco wyżej lub na podobnej wysokości. Kierowca może przechodzić dłonią z gałki lewarka na ręczny w jednym, krótkim ruchu, bez przesuwania łokcia po fotelu. W wielu autach driftowych pionowa dźwignia stoi bliżej kierownicy, często wysoka, tak aby uchwyt był na wysokości dolnej części obręczy lub wyżej.

Różnice między autami bazowymi (kompakt, sedan, RWD) przekładają się głównie na wysokość tunelu środkowego i odległość od fotela. Sedany z wysokim tunelem pozwalają na wygodne, poziome ręczne tuż przy biodrze. Kompakty i wiele baz driftowych mają dodatkowe wsporniki i stelaże, żeby ręczny „ściągnąć” bliżej kierowcy i kierownicy.

Do symulatora warto przenieść te wzorce możliwie wprost, w skali 1:1. Jeśli korzystasz z rajdowej kierownicy 33–35 cm, ustawiasz fotel w pozycji „rally” i masz shiftera sekwencyjnego lub H tuż po prawej, ręczny powinien pojawić się w zasięgu maksymalnie jednego ruchu dłoni od lewarka. W driftowym setupie z wysokim, pionowym ręcznym rączka powinna wyrastać z prawej strony, mniej więcej między płaszczyzną kierownicy a linią biodra.

Zasięg ręki i zakres ruchu ramienia

Dobrą praktyką jest traktowanie ręki jak ramienia robota: ma określony zakres wygodnego ruchu. Optymalne ustawienie ręcznego to takie, gdzie:

Punkty kontrolne dla komfortowego zasięgu

Ustawienie ręcznego pod kątem zasięgu ręki można przeprowadzić jak prosty audyt ergonomii. Kluczowe kryteria:

• chwyt bez odrywania pleców od oparcia – przy zaciąganiu ręcznego łopatki powinny pozostawać w kontakcie z fotelem,
• łokieć nie przechodzi za linię tułowia – maksymalne zgięcie łokcia w kierunku tyłu nie powinno wymuszać „wyłamywania” barku,
• nadgarstek w osi rączki – przy pierwszym kontakcie z uchwytem dłoń nie może być mocno wygięta w górę lub w dół,
• brak napięcia w barku – ruch zaciągnięcia ma wynikać z pracy przedramienia i ramienia, nie z unoszenia barku w stronę ucha.

Jeżeli którekolwiek z tych kryteriów jest złamane, ręczny jest zbyt daleko, za nisko lub ma niewłaściwy kąt. Sygnałem ostrzegawczym jest sytuacja, w której, żeby sięgnąć po rączkę, podświadomie odrywasz plecy od oparcia albo „szarpiesz” całym tułowiem.

Dodatkowy test to sekwencja: kierownica – bieg – ręczny – z powrotem na kierownicę. Jeżeli w tym łańcuchu ręka musi wykonać więcej niż dwa wyraźne „łamania” trajektorii (np. zejście mocno w dół, potem do tyłu, potem w górę), ustawienie wymaga korekty. W idealnym wariancie trajektoria dłoni to lekko zakrzywiona linia bez szukania rączki wzrokiem.

Jeśli przy komfortowej pozycji fotela i kierownicy nie jesteś w stanie spełnić powyższych punktów kontrolnych, to problemem nie jest „twoja mobilność”, tylko geometria kokpitu lub miejsce montażu ręcznego.

Równowaga między szybkością sięgania a kontrolą siły

Dźwignia ustawiona bardzo blisko kierownicy skraca czas sięgania, ale często zmniejsza kontrolę nad siłą zaciągnięcia. Krótki ruch przy dużej dźwigni generuje spory moment – łatwo o zbyt agresywne wejście w poślizg, szczególnie przy krótkim rozstawie osi w autach rajdowych i driftowych klasy „street”.

Sprawdzenie kompromisu warto oprzeć na trzech testach:

• impuls krótki – szybkie „puknięcia” ręcznym przy prędkościach 40–60 km/h (w sym). Jeśli za każdym razem auto reaguje nadmiernie ostro, rączka może być zbyt blisko i za wysoko,
• zaciągnięcie długie – symulacja dłuższego poślizgu na mokrym/gravelu. Jeżeli trudno jest utrzymać stałe napięcie w ręce, a łokieć dobija do oparcia lub pasa, dźwignia jest za daleko lub za nisko,
• praca jedną ręką na granicy przyczepności – wchodzenie w zakręt z lekkim przyhamowaniem ręcznym i jednoczesną korektą kierownicą. Jeśli w tej sytuacji brakuje czucia lub nadgarstek „pływa” na rączce, brakuje stabilnej pozycji chwytu.

Jeżeli ręczny pozwala na precyzyjne „dawkowanie” – możesz bez wysiłku rozróżnić trzy poziomy siły: lekkie skubnięcie, średni pull i mocne szarpnięcie – znaczy to, że geometrycznie jesteś w dobrym punkcie. Jeśli masz tylko „zero” i „sto procent”, układ dźwigni i odległości wymaga przeprojektowania.

Ustawienie w osi: wysokość, odległość i kąt hamulca ręcznego

Wysokość rączki względem kierownicy i biodra

Wysokość to najczęściej bagatelizowany parametr, a jednocześnie główne źródło chronicznego zmęczenia barku przy dłuższym driftcie. W praktyce można wyznaczyć trzy poziomy odniesienia:

• linia biodra – typowa referencja dla poziomych ręcznych w rajdach,
• linia dolnej krawędzi kierownicy – częsty punkt odniesienia dla wyższych, pionowych ręcznych w driftcie,
• poziom środka obręczy – górna granica sensownej wysokości, powyżej której zaczyna się męczące unoszenie barku.

Optymalnie uchwyt ręcznego powinien znajdować się między linią biodra a dolną krawędzią kierownicy. Ręczny poniżej biodra wymusza niezdrowe „wyłamywanie” nadgarstka w dół i zwiększa udział zgięcia w talii. Z kolei rączka powyżej środka kierownicy zwykle powoduje podciąganie barku i skręcanie tułowia przy mocnych zaciągnięciach.

Prosty test wysokości: usiądź w pozycji jazdy, opuść swobodnie prawą rękę wzdłuż tułowia i następnie zegnij łokieć pod kątem ok. 90° bez unoszenia barku. W miejscu, gdzie naturalnie wypadnie dłoń, powinna być rączka (lub jej oś) w konfiguracji rajdowej. W konfiguracji stricte driftowej uchwyt może być 5–10 cm wyżej, ale nadal bez wymuszania spinania karku.

Jeżeli po kilkunastu intensywnych przejazdach czujesz zmęczenie w górnej części pleców, a nie w przedramieniu, to sygnał ostrzegawczy, że ręczny jest za wysoko lub za bardzo odchylony od naturalnej osi ruchu ramienia.

Odległość od fotela i kolumny kierowniczej

Odległość ręcznego od fotela powinna umożliwiać pełen zakres ruchu rączki bez blokowania łokcia o oparcie czy pas bezpieczeństwa. Jednocześnie nie może zmuszać do „wyciągania” ramienia w stronę deski rozdzielczej.

Praktyczny punkt kontrolny:

• przy maksymalnym zaciągnięciu kąt w łokciu powinien zawierać się w przedziale 70–110°,
• przy chwycie spoczynkowym (dłoń na rączce, bez siły) przedramię powinno być lekko wysunięte przed linię tułowia, ale bez prostowania do pełnych 180°.

Jeżeli już przy pierwszym kontakcie z rączką łokieć jest bardzo zgięty i „przyklejony” do tułowia, ręczny jest za blisko. W driftcie skutkuje to zbyt krótką dźwignią efektywną – każdy minimalny ruch nadgarstka przekłada się na duże ciśnienie w układzie, co utrudnia finezję. W rajdzie ręczny zbyt blisko tułowia utrudni powtarzalne, średniej siły zaciągnięcia.

Odległość od kolumny kierowniczej z kolei musi uwzględniać strefę pracy łokcia przy kontrowaniu. Ręczny zamontowany zbyt daleko do przodu spowoduje krzyżowanie się trajektorii ramienia z ruchem obręczy; zbyt daleko do tyłu – kolizję z oparciem. Minimalem jest luz odpowiadający grubości przedramienia między ręcznym a wirtualną „orbitą” pracy kierownicy przy pełnych obrotach.

Jeśli przy pełnym skręcie w prawo lub w lewo nie jesteś w stanie zaciągnąć ręcznego bez kombinowania z ułożeniem łokcia, oznacza to, że ręczny jest w strefie zakazanej wyznaczonej wcześniej przez kierownicę.

Kąt dźwigni i przebieg ruchu

Kąt ręcznego w stosunku do podłoża definiuje sposób pracy mięśni i zakres zaangażowania barku. W uproszczeniu:

• kąt zbliżony do pionu (70–90°) – dominujący ruch do siebie i w górę, większa rola mięśni grzbietu i bicepsa,
• kąt pośredni (30–60°) – mieszanka ruchu do siebie i w dół, balans pracy barku i przedramienia,
• kąt niski (0–30°) – głównie ruch w tył i lekko w górę, większe zaangażowanie przedramienia i barku w osi poziomej.

Przy ręcznych pionowych praktycznym minimum jest możliwość ustawienia rączki tak, aby w momencie pełnego zaciągnięcia ręka nie lądowała za linią głowy. Jeżeli przy maksymalnym wychyleniu dłoń znajduje się za uchem, ruch staje się nienaturalny i trudny do kontrolowania w szybkich sekwencjach zakrętów.

Dla dźwigni poziomych istotny jest przebieg łuku ruchu: rączka nie może wędrować w stronę kolana ani w stronę deski rozdzielczej. Oś obrotu i długość ramienia powinny być tak dobrane, żeby ruch końcowy przebiegał równolegle do osi ciała lub lekko ku górze. Każde „przecinanie” trajektorii uda czy kolana to z góry przegrany układ.

Sygnalizator błędnego kąta to ból w nadgarstku po dłuższej sesji mimo braku odczuwanego zmęczenia w przedramieniu. Jeżeli czujesz punktowe przeciążenie w stawie, rączka jest obrócona zbyt mocno względem naturalnej pozycji dłoni.

Oś chwytu: rotacja rączki i geometria uchwytu

Poza makro-ustawieniami (wysokość, odległość, kąt) liczy się mikro-geometria uchwytu: średnica rączki, jej kształt i rotacja wokół osi. W idealnej sytuacji dłoń spoczywa na rączce tak, jakby chwytała za neutralną, lekko grubszą część kierownicy.

Przy analizie uchwytu zwróć uwagę na trzy punkty:

• brak silnego pronowania/supinacji – dłoń nie powinna być ani obrócona paznokciami mocno do góry, ani do dołu,
• symetria nacisku – ślad nacisku (gdyby go „zobaczyć”) powinien rozkładać się równomiernie na całą szerokość dłoni, a nie kumulować na kciuku lub małym palcu,
• zgodność z dominującym chwytem – jeśli na kierownicy jeździsz „zamkniętą” dłonią (pełny chwyt), ręczny również powinien pozwalać na stabilny, głęboki chwyt, a nie tylko szarpanie dwoma palcami.

Rotacja rączki o kilka–kilkanaście stopni wokół własnej osi potrafi diametralnie zmienić odczucia. Częstym błędem jest montaż rączki idealnie „na wprost”, podczas gdy naturalna pozycja dłoni przy zgiętym łokciu jest z lekkim odchyleniem w stronę kokpitu. Jeśli producent przewidział taką regulację, punkt kontrolny to ustawienie, w którym przy chwycie spoczynkowym knykcie są skierowane lekko pod kątem do deski, a nie idealnie równolegle.

Jeżeli po korekcie rotacji znikają napięcia w nadgarstku i przedramieniu, a jednocześnie nie zmienia się odczuwalna siła zaciągnięcia, oznacza to, że wcześniej pracowałeś „pod prąd” naturalnej osi stawu.

Relacja ręcznego z lewarkiem biegów i przyciskami na kierownicy

Ustawiając ręczny w osi kokpitu, trzeba uwzględnić nie tylko ruchy rąk, lecz także sekwencję czynności. Inaczej rozkłada się priorytet w rajdach, inaczej w driftcie.

W układzie rajdowym podstawowa sekwencja to: hamulec – redukcja – ewentualny ręczny – wyjście z zakrętu na gazie. Ręka bardzo często przeskakuje między kierownicą, lewarkiem H/sekwencyjnym a ręcznym w ułamku sekundy. Jeśli ręczny znajdzie się wyraźnie dalej od lewarka niż wynika to z naturalnego ruchu dłoni, pojawia się „dziura” w tej sekwencji – dodatkowy, zbędny ruch w powietrzu.

Praktycznym minimum w konfiguracji rajdowej jest:

• możliwość przejścia z gałki lewarka na ręczny jednym łukiem bez podnoszenia łokcia wyżej niż linia barku,
• brak konieczności zmiany ułożenia dłoni na gałce lewarka, żeby wygodnie przechwycić rączkę ręcznego,
• brak kolizji z panelem przycisków, rotary lub krótką manetką sekwencyjną (jeśli jest).

W driftcie priorytetem jest relacja ręcznego z kierownicą, a lewarek (szczególnie sekwencyjny) może być lekko „odsunięty” na drugi plan. Mimo to ręczny nie może odcinać drogi do shiftera przy gwałtownych korektach – sytuacja, w której przy wyjściu z zakrętu dłoń zahacza o rączkę podczas sięgania po bieg, to klasyczny sygnał ostrzegawczy złego rozplanowania osi kokpitu.

Jeśli sekwencje: kierownica → ręczny → bieg oraz kierownica → bieg → ręczny wykonujesz płynnie, bez wrażenia „szukania” któregoś elementu, układ osiowy jest spójny. Jeżeli choć raz na kilka powtórzeń musisz spojrzeć na dźwignię lub poprawić chwyt w locie – ustawienie wymaga dalszego audytu.

Specyfika ustawienia w rajdach: krótkie, powtarzalne zaciągnięcia

Konfiguracja rajdowa premiuje szybkie, średniej siły zaciągnięcia, wykonywane często przy jednoczesnym operowaniu hamulcem nożnym i sprzęgłem. Ręczny staje się narzędziem korekcyjnym, a nie głównym inicjatorem poślizgu, jak w wielu konfiguracjach driftowych.

Przy audycie kokpitu rajdowego priorytetem jest powtarzalność i brak „przestawiania” ciała przy kolejnych użyciach ręcznego. Punktami kontrolnymi są:

• stabilny punkt podparcia – przy każdym zaciągnięciu miednica pozostaje przyklejona do fotela, bez efektu „siadania” głębiej przy mocniejszym szarpnięciu,
• brak dociągania tułowia – przy intensywnych hamowaniach i użyciu ręcznego tors nie powinien przesuwać się do przodu, co zwykle świadczy o zbyt dalekim wysunięciu rączki,
• czysty zakres ruchu – od pierwszego kontaktu z rączką do maksymalnego zaciągnięcia tor dłoni nie przecina pasa bezpieczeństwa ani nie zahacza o boczki fotela.

W rajdówce, w której ręczny wymusza każde zaciągnięcie „na raz” całym barkiem, już po jednym OS-ie pojawi się tendencja do oszczędzania ruchu – kierowca podświadomie zacznie zaciągać krócej i mniej zdecydowanie. Jeśli po kilku intensywnych próbach ręka „szuka” rączki lub łokieć co chwila wpada w oparcie, konfiguracja jest zbyt agresywna lub źle dobrana do sylwetki.

Jeśli na onboardach z rajdów widzisz u siebie duże wychylenia tułowia przy każdym użyciu ręcznego, a dodatkowo na mecie odcinka bark czuje się wyraźnie cięższy niż przed startem, to wyraźny sygnał ostrzegawczy: rączka jest za daleko lub przenosi zbyt wiele pracy na bark zamiast przedramienia.

Specyfika ustawienia w driftcie: długie, dynamiczne zaciągnięcia

W driftcie ręczny pełni funkcję inicjatora i korektora poślizgu przy dużych kątach. Zaciągnięcia są częściej dłuższe i silniejsze, połączone z dużą pracą kierownicą. Ustawienie kokpitu musi umożliwiać wielokrotne użycie ręcznego w jednej sekwencji zakrętów bez utraty precyzji chwytu na kierownicy.

Przy konfiguracji driftowej kluczowe są trzy parametry:

• czas powrotu dłoni na kierownicę – od puszczenia rączki do stabilnego chwytu na obręczy nie może mijać więcej niż ułamek sekundy, inaczej rośnie ryzyko spóźnionej korekty kąta,
• brak „pustego” ruchu – cała droga dłoni między kierownicą a ręcznym powinna być jednym łukiem, bez konieczności poprawiania chwytu po drodze,
• strefa bezpieczeństwa przy kontrach – przy maksymalnej kontrze w obie strony dłoń musi móc chwycić ręczny bez dotykania szprych kierownicy.

Przy intensywnych przejazdach driftowych typowym błędem jest montaż ręcznego zbyt blisko drzwi i zbyt wysoko. Powoduje to „odciąganie” barku od fotela przy każdym zaciągnięciu, co po kilku okrążeniach przeradza się w zmęczenie odcinka szyjnego i pogorszenie kontroli nad kierownicą. Jeżeli po sesji masz wrażenie, że bardziej bolą mięśnie szyi i trapezy niż przedramię, ustawienie jest przesunięte w stronę popisu, nie ergonomii.

Gdy podczas oglądania nagrań z kabiny widzisz częste poprawki chwytu po powrocie na kierownicę (dłoń „ląduje” na szprysze i musi się przestawić), to jasny sygnał, że ręczny jest umieszczony w osi zmuszającej dłoń do skrętu lub przełamywania nadgarstka poza naturalny zakres.

Dopasowanie do wzrostu i budowy ciała kierowcy

Ustawienia katalogowe rzadko działają równie dobrze dla kierowcy o wzroście 165 cm i dla zawodnika mającego ponad 190 cm. Dźwignia ręcznego musi być dostosowana nie tylko do długości nóg (pozycja fotela), lecz także do długości tułowia i ramion.

Przy ocenie dopasowania do sylwetki przydatne są trzy szybkie testy:

• test neutralnej łopatki – przy chwycie spoczynkowym łopatka powinna pozostawać w neutralnej pozycji, bez wyraźnego wysunięcia do przodu lub podniesienia do góry,
• test pełnego zasięgu – przy maksymalnym zaciągnięciu łokieć nie powinien przekraczać linii barku w tył; jeśli tak się dzieje, dźwignia jest zbyt długa lub za mocno odsunięta,
• test symetrii – porównanie odczuwalnej pozycji prawej ręki na ręcznym i lewej na kierownicy; jeśli jedna z nich wymusza skrajne, nietypowe położenie, kokpit jest niesymetrycznie zestrojony.

Kierowcy niscy często kompensują zbyt dalekie położenie ręcznego wysunięciem się w fotelu lub „wiszeniem” na pasach. Z kolei wysocy zawodnicy nagminnie jeżdżą z ręcznym osadzonym zbyt blisko biodra, przez co każdy ruch jest bardzo krótki i nerwowy. Jeśli podczas długu przejazdu obserwujesz u siebie na telemetrii szybkie, ale nieregularne szarpnięcia ręcznym zamiast płynnych zaciągnięć, dopasowanie długości i odległości dźwigni jest niedostateczne.

Jeżeli po zmianie kierowcy w tym samym aucie jeden z nich narzeka na brak siły lub „dziwne” położenie ręcznego, a drugi nie zgłasza problemu, to sygnał ostrzegawczy, że brakuje zakresu regulacji pod różne sylwetki i kokpit jest ustawiony pod jedną konkretną osobę.

Procedura audytu ustawienia ręcznego w gotowym aucie

Przy samochodzie już zbudowanym nie zawsze w grę wchodzi przebudowa tunelu czy przesunięcie kolumny kierowniczej. Mimo to można przeprowadzić systematyczny audyt i zidentyfikować, gdzie faktycznie leży problem: w wysokości, odległości, kącie, czy w samej ergonomii uchwytu.

Skuteczną procedurę można sprowadzić do kilku etapów:

1. ocena statyczna w pozycji startowej – zajmij miejsce, zaciągnij pasy na docelową siłę, ustaw lusterka i kierownicę. Dopiero w tej konfiguracji sięgaj po ręczny, wyznaczając naturalny zasięg ręki,
2. symulacja sekwencji manewrów – na postoju odtwarzaj typowe sekwencje: hamowanie – redukcja – ręczny – gaz (rajd) lub gaz – kierownica – ręczny – kontra (drift), rejestrując każde „haczenie” ruchu,
3. test skrajnych położeń – sprawdź możliwość zaciągnięcia ręcznego przy maksymalnym skręcie kierownicy w obie strony oraz przy maksymalnym wciśnięciu pedału hamulca i sprzęgła,
4. krótka sesja na torze – kilka powtarzalnych przejazdów z nastawieniem na obserwację ciała: gdzie pojawia się napięcie, gdzie powstają opóźnienia reakcji,
5. korekta i powtórny test – każdorazowo zmieniaj tylko jeden parametr (np. sam kąt, bez zmiany wysokości), aby jasno odczytać wpływ danej modyfikacji.

Przy takim podejściu łatwo uniknąć chaosu, w którym po kilku korektach nie wiadomo już, co faktycznie poprawiło ergonomię, a co ją zepsuło. Jeśli po każdej iteracji testów liczba niekontrolowanych „szarpnięć” maleje, a ruchy stają się płynniejsze bez dodatkowego wysiłku, oznacza to, że konfiguracja dąży w dobrą stronę.

Gdy mimo kosmetycznych zmian nadal pojawia się opóźnienie pomiędzy sięgnięciem po ręczny a jego faktycznym użyciem, to sygnał ostrzegawczy, że problem leży głębiej – najczęściej w zbyt dużej odległości od osi ciała lub w kolizji z innymi elementami kokpitu.

Mikroregulacje: podkładki, offsety, przedłużki

W wielu przypadkach nie ma przestrzeni na wykonanie nowego mocowania. Tu z pomocą przychodzą mikroregulacje: niewielkie przesunięcia i obroty, które w odczuciu kierowcy potrafią zmienić bardzo dużo przy minimalnej ingerencji w konstrukcję.

Do najczęściej stosowanych rozwiązań należą:

• podkładki dystansowe pod podstawę ręcznego – pozwalają na zmianę przechyłu dźwigni bez cięcia uchwytów; kilka milimetrów pod przodem lub tyłem stopy daje kilka stopni różnicy w kącie roboczym,
• płytki offsetowe – stosowane między podstawą ręcznego a tunelem, pozwalają przesunąć dźwignię w bok lub do przodu/tyłu w zakresie kilku centymetrów bez zmian w głównym mocowaniu,
• przedłużki rączki – nakładki lub wydłużone uchwyty, które zwiększają efektywną długość dźwigni, jednocześnie delikatnie modyfikując jej kąt pracy.

Przy każdej z tych modyfikacji obowiązuje jedna zasada: najpierw zmieniaj mało, ale precyzyjnie, i testuj. Zbyt duże przedłużenie rączki może poprawić siłę zaciągnięcia, ale jednocześnie przenieść maksymalne położenie dłoni za linię głowy, co z perspektywy bezpieczeństwa i kontroli jest nieakceptowalne.

Jeśli po zastosowaniu offsetu lub podkładek dłoń przy chwycie spoczynkowym ląduje dokładnie tam, gdzie wcześniej kończył się zakres komfortowego ruchu, to znak, że przed zmianą jeździłeś na granicy ergonomii. Jeśli mimo mikroregulacji ciało wciąż „ucieka” za rączką, trzeba rozważyć poważniejszą przebudowę.

Bezpieczeństwo i awaryjne użycie ręcznego

Ręczny ustawiony wyłącznie pod komfort w driftcie lub rajdach może okazać się kłopotliwy, gdy przyjdzie go użyć awaryjnie – przy utracie ciśnienia w układzie hamulcowym, nagłym przeszkodzeniu czy utracie trakcji w nietypowym miejscu. Kokpit musi przewidywać także takie scenariusze.

Przy ocenie bezpieczeństwa konfiguracji ręcznego kluczowe są:

• dostępność przy zablokowanych nogach – w sytuacji uderzenia lub nagłego hamowania nogi mogą „wcisnąć się” w podłogę; ręczny musi być dostępny bez konieczności cofania kolan,
• brak ostrych krawędzi w strefie dłoni – wszelkie śruby, ranty płytek i mocowań znajdujące się w obrębie toru ruchu dłoni powinny być schowane lub zaokrąglone,
• jednoznaczność chwytu – w stresie dłoń musi od razu trafić na rączkę, a nie na linki, przewody czy korpus zaworu hydro – minimalizuje to ryzyko „półchwycenia” i niepełnego zaciągnięcia.

Jeżeli w symulacji awaryjnego manewru (nagłe sięgnięcie po ręczny przy pełnym skręcie i mocnym hamowaniu) pojawia się choć cień zawahania – dłoni brakuje pewnego punktu oparcia, dźwignia jest mylona z innym elementem – to sygnał ostrzegawczy wymagający natychmiastowej korekty układu kokpitu.

W aucie, w którym ręczny jest kluczowym narzędziem pracy, brak możliwości jego szybkiego, instynktownego użycia w nietypowych warunkach może kosztować dużo więcej niż tylko straconą sekundę czy odcinek.

Opracowano na podstawie

• Ergonomics in the Automotive Design Process. Society of Automotive Engineers (SAE International) (2014) – Zasady ergonomii stanowiska kierowcy, zasięgi kończyn, pozycja siedząca.
• Human Factors in Automotive Engineering and Technology. CRC Press (2014) – Układ kierownica–pedały–fotel, obciążenia mięśniowe i zmęczenie kierowcy.
• Ergonomics and Musculoskeletal Disorders: Research and Practice. Springer (2018) – Skutki złej pozycji, mikroprzeciążenia barków, łokci i nadgarstków.
• ISO 7250-1: Basic human body measurements for technological design. International Organization for Standardization (2017) – Dane antropometryczne do projektowania zasięgów ręki i pozycji dźwigni.
